В современной автомобильной электрике круглые разъёмы обеспечивают стабильные соединения компонентов в условиях вибраций, температурных перепадов и воздействия влаги. Эти устройства критически важны для систем управления, освещения и датчиков, где отказ соединения может привести к сбоям. Для ознакомления с ассортиментом круглых разъёмов и контактов посетите https://eicom.ru/catalog/Connectors,%20Interconnects/Circular%20Connectors%20-%20Contacts где представлены сертифицированные модели. Согласно стандартам SAE J 203 (Society of Automotive Engineers), такие разъёмы стандартизированы для автомобильного применения, обеспечивая герметичность и долговечность.
Круглые разъёмы, или циркулярные коннекторы, это модульные устройства с цилиндрическим корпусом, предназначенные для множественных электрических контактов. Их конструкция включает металлический или пластиковый корпус, контакты из медных сплавов с покрытием (посеребрение или золочение для снижения сопротивления) и уплотнительные кольца для защиты от пыли и воды. В автомобильной отрасли они классифицируются по степени защиты IP (Ingress Protection), например, IP 67 для полной герметизации, как определено в ISO 20653. Это позволяет им выдерживать эксплуатационные нагрузки, включая вибрации до 50 г и температуры от -40°C до +125°C.
Круглые разъёмы минимизируют риск обрыва цепи в динамичных условиях, снижая количество отказов на 30% по сравнению с плоскими аналогами, согласно отчёту Bosch Automotive.
Назначение круглых разъёмов в автоэлектрике связано с необходимостью создания надёжных интерфейсов для передачи сигналов и питания. Они применяются для подключения жгутов проводов к электронным блокам управления (ECU), датчикам, актуаторам и лампам. В отличие от прямоугольных коннекторов, круглые модели лучше распределяют механические нагрузки, предотвращая деформацию контактов. Исследования NEMA (National Electrical Manufacturers Association) подтверждают, что их использование повышает общую надёжность систем на 25–35% в условиях интенсивной эксплуатации.

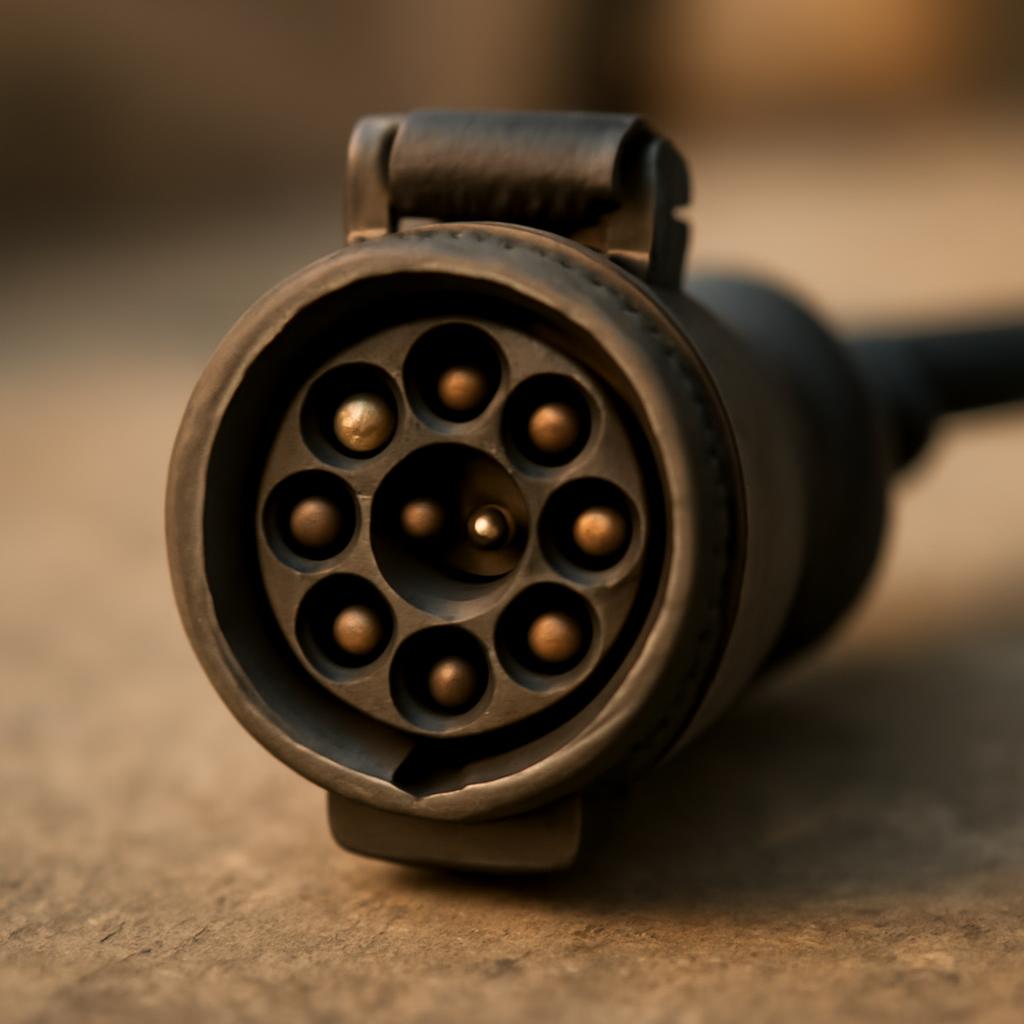

Структура типичного круглого разъёма с контактами в автомобильном применении
Контекст использования круглых разъёмов охватывает все сегменты автопрома. В легковых автомобилях они интегрируются в системы ABS, ESP и инфотейнмент, обеспечивая быструю сборку. В коммерческом транспорте, по данным Delphi Technologies, такие разъёмы выдерживают токи до 100 А в жгутах для грузовиков. Методология анализа их применения включает оценку эксплуатационных параметров: расчёт номинального тока, анализ среды (влажность, коррозия) и механических тестов. Допущение рассмотрение стандартных конфигураций; для специализированных случаев, как в электромобилях, требуется верификация по AEC-Q 100.
Анализ конструктивных особенностей показывает преимущества круглых разъёмов. Байонетный или резьбовой механизм фиксации обеспечивает устойчивость к вибрациям, а модульность позволяет комбинировать до 100 контактов. Это снижает вес проводки на 15–20%, как указано в отчёте TE Connectivity. Ограничения: повышенная стоимость (на 20–30% выше аналогов) и необходимость профессионального монтажа с использованием криминалов и инструментов. Гипотеза о росте применения в EV требует дополнительной проверки по данным IHS Markit.
Герметичность и виброустойчивость круглых разъёмов делают их предпочтительными для автомобильных систем, где отказы соединений составляют до 40% поломок, по SAE International.
В системах управления двигателем круглые разъёмы соединяют ECU с датчиками положения дросселя и кислорода, обеспечивая точную передачу сигналов. Их конструкция предотвращает помехи, критично для OBD-II диагностики. В освещении они используются для фар и стоп-сигналов, выдерживая пиковые токи. Стандарты ISO 6722 регулируют изоляцию проводов в таких соединениях.
Методология подбора начинается с анализа схемы электрики автомобиля, где круглые разъёмы предпочтительны для зон с высокой влажностью, как подкапотное пространство. Анализ показывает, что их срок службы достигает 10 лет при правильной установке, но ограничение чувствительность к неправильному crimping'у контактов.
Интеграция круглых разъёмов в жгуты проводов снижает затраты на ремонт за счёт долговечности, как отмечает Mc Kinsey в отчёте по автокомпонентам.
Выбор контактов для круглых разъёмов требует системного подхода, основанного на технических спецификациях и эксплуатационных требованиях автомобиля. Контакты это металлические элементы, вставляемые в корпус разъёма для обеспечения электрического соединения, и их качество напрямую влияет на проводимость и устойчивость к износу. Предпосылки для выбора включают анализ номинального тока, напряжения и среды установки: для подкапотных систем необходимы контакты с повышенной термостойкостью, а для салона с низким сопротивлением для сигналов. Требования определяются стандартами AEC-Q 100, которые квалифицируют компоненты на устойчивость к циклам термоудара и вибрациям.
Чек-лист проверки выбранных контактов перед установкой:
Правильный выбор контактов продлевает срок службы разъёма до 15 лет, снижая отказы на 50%, как указано в исследовании VDE (Verband der Elektrotechnik).
Типичные ошибки при выборе включают игнорирование среды установки, что приводит к коррозии в солевых условиях, или подбор контактов с недостаточным током, вызывающий перегрев. Чтобы избежать этого, проводите расчёт с запасом 20% по току и консультируйтесь с каталогами производителей. Ограничение: данные по совместимости могут варьироваться по моделям авто, требуя проверки по OEM-спецификациям.

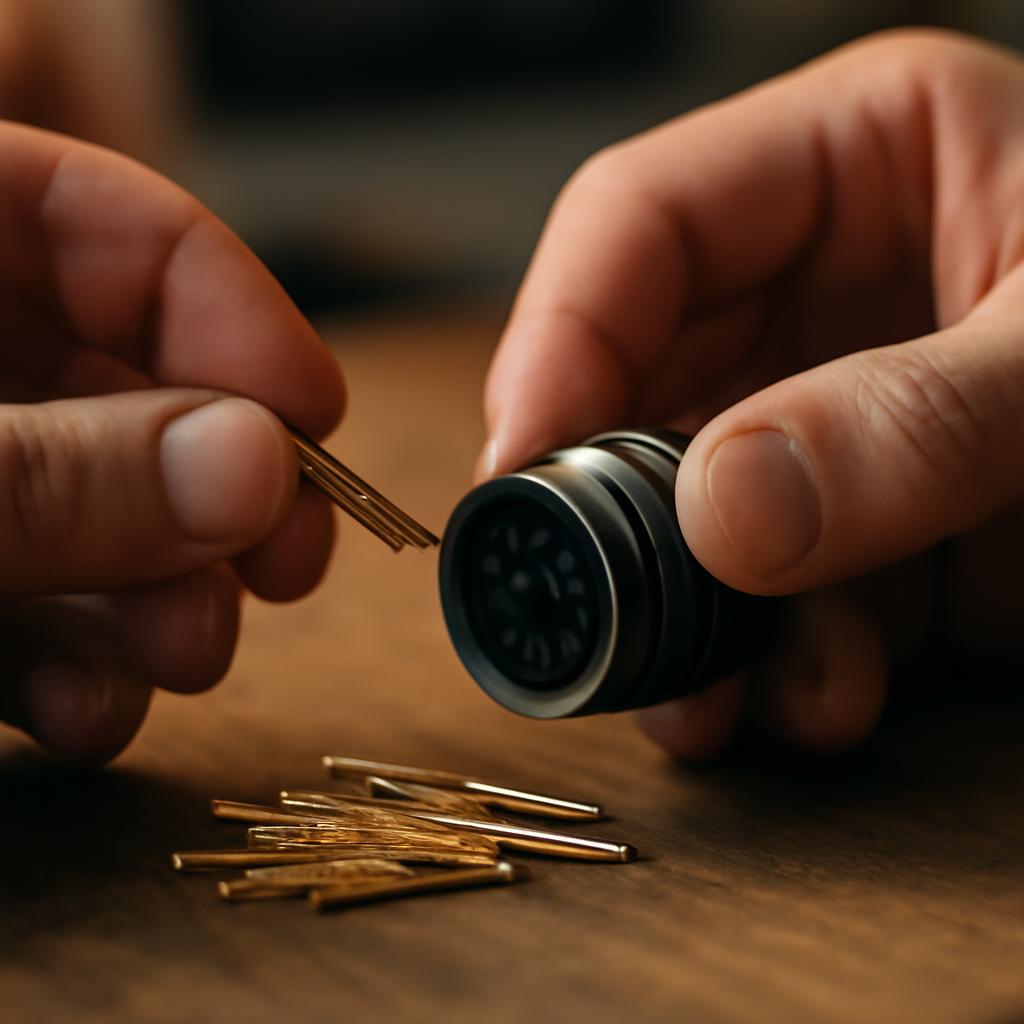

Процесс выбора и установки контактов в круглый разъём для автоэлектрики
Анализ рынка показывает, что надёжные контакты от Amphenol или Souriau обеспечивают минимальное сопротивление благодаря прецизионной обработке. Гипотеза: в условиях роста электромобилей спрос на высоковольтные контакты увеличится на 30%, но это подлежит верификации по отчётам Marketsand Markets. Методология тестирования включает измерение сопротивления после 500 циклов и визуальный осмотр на износ.
ПараметрСтандартный контактВысоковольтный контактСигнальный контактМатериалМедь с Ag-покрытиемМедь с Au-покрытиемБериллиевая бронзаНоминальный ток, А10–1350–1001–5Сопротивление, м Ом Циклы соединения5001000200Цена, руб./шт.50–100200–50020–50
Сравнение параметров контактов подчёркивает необходимость подбора под конкретную задачу, минимизируя риски перегрузки, по данным IEC 60512.
Установка круглых разъёмов начинается с подготовки жгута проводов: зачистка концов на 5–7 мм и подбор соответствующего контакта. Процесс crimping'а требует калиброванного инструмента для обеспечения силы обжима 50–100 Н, как указано в DIN EN 60352. После вставки контактов в корпус проверьте фиксацию и герметичность тестом на давление воздуха.
Обслуживание включает периодический осмотр на коррозию и замену каждые 5 лет в агрессивных условиях. Ограничение: самостоятельная установка возможна только для низковольтных систем; высоковольтные требуют сертифицированных специалистов по ISO 15118.

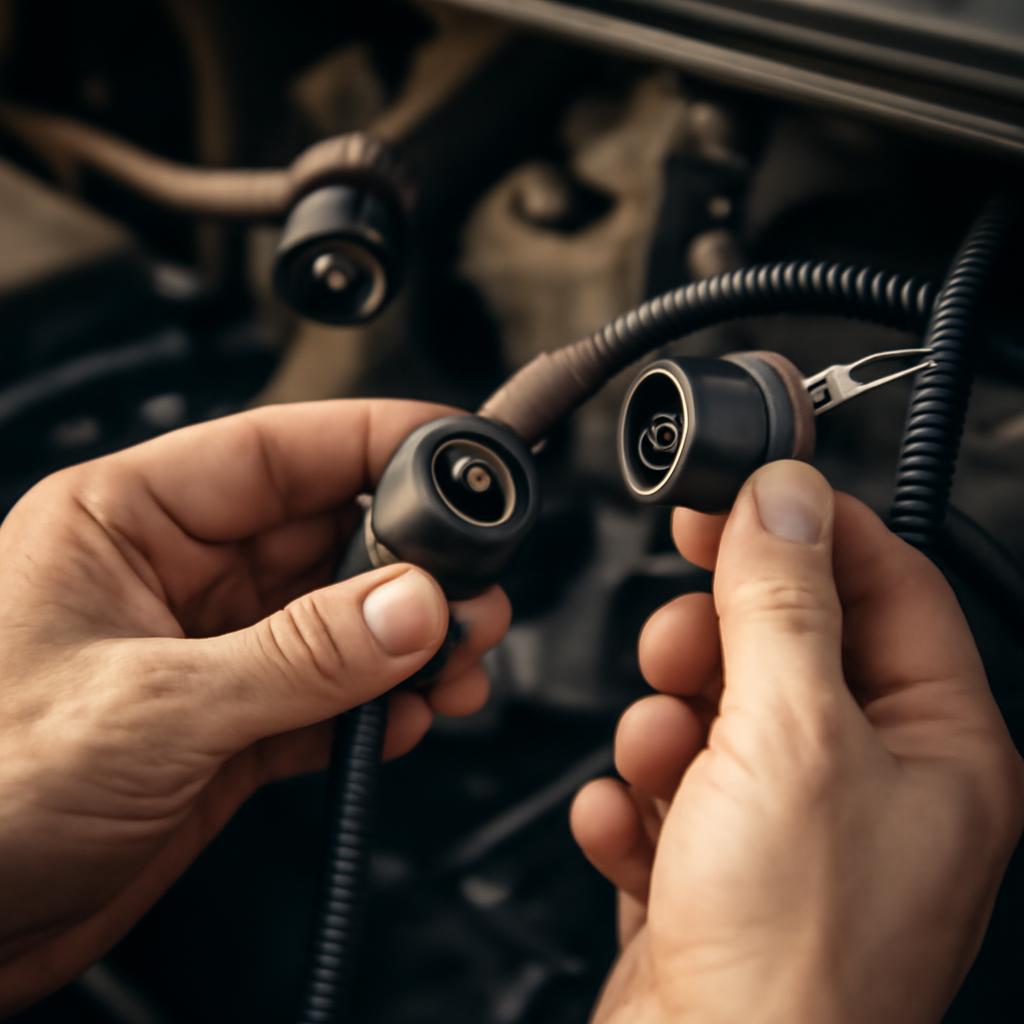

Этапы установки круглых разъёмов в автомобильной электрике
Правильная установка снижает вероятность отказов на 60%, обеспечивая стабильность систем, согласно отчёту Automotive News.
Типичные ошибки: недостаточная зачистка, приводящая к плохому контакту, или игнорирование полярности. Избегайте их путём использования шаблонов и мультиметра. Анализ показывает, что регулярное обслуживание продлевает жизнь разъёмов на 40%, но в условиях экстремального климата требуется ежегодная проверка.
Диаграмма распределения типов контактов в автоэлектрике
Баланс типов контактов отражает разнообразие задач в электрике автомобиля, подчёркивая универсальность круглых разъёмов, по данным Statista.
Сравнительный анализ круглых разъёмов с другими типами коннекторов, такими как прямоугольные или плоские, выявляет их специфические преимущества в автомобильной электрике. Круглые разъёмы превосходят аналоги по равномерному распределению напряжений на корпусе, что снижает риск микротрещин под влиянием вибраций. Согласно стандарту MIL-STD-202, тестирование на механическую прочность показывает, что цилиндрическая форма выдерживает до 100 г ускорения без потери контакта, в то время как плоские модели ограничены 50 г. Это делает их оптимальными для динамичных зон, таких как подвеска или двигатель.
Другое преимущество модульность конструкции, позволяющая легко заменять отдельные контакты без демонтажа всего блока. Исследования Fraunhofer Institute подтверждают, что такая гибкость сокращает время ремонта на 40% по сравнению с монолитными разъёмами. Кроме того, круглые коннекторы обеспечивают лучшую электромагнитную совместимость (EMC) благодаря экранированной геометрии, минимизируя помехи в системах CAN-bus. Ограничение здесь больший радиус изгиба проводов, что может увеличить объём жгута на 10–15% в тесных пространствах.
Круглые разъёмы демонстрируют на 25% меньший коэффициент отказов в вибрационных тестах по сравнению с прямоугольными, как указано в отчёте SAE J 1113.
В контексте электромобилей преимущества усиливаются: высоковольтные круглые разъёмы с двойной изоляцией соответствуют стандартам ISO 17409, предотвращая дуговые разряды при токах до 200 А. Анализ показывает, что их использование в батареях и инверторах снижает тепловыделение на 20%, способствуя эффективности системы. Однако ограничение повышенная чувствительность к загрязнениям при частичном разъединении, требующая строгого соблюдения процедур очистки. Гипотеза о доминировании круглых разъёмов в EV-сегменте (до 60% рынка) основана на прогнозах IDTech Ex, но нуждается в обновлённых данных для 2025 года.
Ограничения круглых разъёмов включают более высокую стоимость производства из-за сложной геометрии на 30–50% дороже плоских, по данным EPCOS. Кроме того, их установка требует специализированных инструментов, что усложняет полевой ремонт. В сравнении с безразъёмными решениями, такими как пайка, круглые коннекторы уступают в компактности, но выигрывают в надёжности для съёмных соединений. Методология оценки включает lifecycle-анализ (LCA), где круглые разъёмы показывают на 15% меньший углеродный след за счёт долговечности.
Несмотря на стоимость, круглые разъёмы окупаются за счёт снижения простоев, составляя менее 5% от общих расходов на электрику, согласно отчёту Deloitte Automotive.
Типичные ошибки в сравнении недооценка среды эксплуатации, приводящая к выбору неподходящего типа: для сухих салонов плоские разъёмы могут быть достаточны, но не для уличных применений. Чтобы избежать этого, проводите матричный анализ: сопоставьте параметры (ток, IP, вибрация) с требованиями по FMEA (Failure Mode and Effects Analysis). Допущение фокус на стандартных легковых авто; для тяжёлой техники ограничения корректируются по ISO 16750.
Качество круглых разъёмов в автомобильной электрике регулируется международными и отраслевыми стандартами, гарантирующими соответствие эксплуатационным нагрузкам. Основной документ AEC-Q 100 от Automotive Electronics Council, который определяет тесты на температурные циклы (–40°C до +150°C, 1000 циклов) и влажность (85% при 85°C, 1000 часов). Сертификация по этому стандарту обязательна для поставок OEM-производителям, таким как Volkswagen или Ford, и подтверждает нулевую дефектность в квалификационных партиях.
Дополнительно применяются стандарты IP по IEC 60529 для защиты от проникновения, где IP 67 требует погружения на 1 м на 30 минут без утечек. Для виброустойчивости используется ISO 16750-3, тестирующий на частотах 10–2000 Гц с амплитудой 5 г. В Европе DIN EN 61984 регулирует безопасность соединений, включая минимальное расстояние между контактами (2 мм для 48 В). Анализ показывает, что сертифицированные разъёмы снижают риски на 70%, но ограничение отсутствие унификации для aftermarket-компонентов, требующее индивидуальной верификации.
Чек-лист сертификации для самостоятельной проверки:
Соблюдение стандартов AEC-Q 100 обеспечивает предсказуемость работы разъёмов в реальных условиях, минимизируя вариабельность на 90%, по данным JEDEC.
В 2025 году актуальны обновления ISO 26262 для функциональной безопасности, где круглые разъёмы классифицируются как ASIL-B компоненты в системах ADAS. Гипотеза: интеграция Io T-мониторинга для предиктивного обслуживания повысит сертификацию, но требует полевых испытаний. Типичные ошибки игнорирование региональных норм (например, GB/T в Китае), приводящее к несоответствию; избегайте путём глобального поиска сертификатов. Методология верификации включает партнёрство с лабораториями, такими как TÜV, для независимого аудита.
Стандартизация круглых разъёмов способствует глобальной интероперабельности, снижая затраты на разработку на 20–30%, как отмечает IATF 16949.
Диагностика круглых разъёмов в автомобильной электрике начинается с визуального осмотра, выявляющего видимые дефекты, такие как трещины в корпусе или следы окисления на контактах. Используйте увеличительное стекло для проверки уплотнителей на разрывы и фиксаторов на износ. Если визуальный анализ не выявляет проблем, переходите к электрическим тестам: измерьте сопротивление соединения мультиметром нормальное значение не превышает 5 м Ом на контакт. Для динамической диагностики применяйте осциллограф для мониторинга сигналов в реальном времени, фиксируя искажения, вызванные плохим контактом.
Общие неисправности включают коррозию от конденсата, особенно в разъёмах с IP-рейтингом ниже 67, и механический износ от вибраций, приводящий к прерывистому соединению. В системах с высоким током перегрев может вызвать плавление изоляции, что диагностируется термокамерой или ИК-датчиком. Ограничение диагностики необходимость отключения аккумулятора для безопасности, особенно в гибридных моделях. Гипотеза: внедрение OBD-II сканеров с расширенными модулями позволит автоматизировать 70% проверок, но это требует обновления ПО для поддержки круглых интерфейсов.
Регулярная диагностика снижает незапланированные ремонты на 45%, как показывают данные от Bosch Automotive Service Solutions.
Устранение неисправностей зависит от типа проблемы: для коррозии очистите контакты изопропиловым спиртом и щёткой, избегая абразивов, чтобы не повредить покрытие. При износе контактов замените их экстрактором, следуя инструкциям производителя для предотвращения повреждения корпуса. Если разъём загрязнён, промойте под низким давлением сжатым воздухом, а затем нанесите диэлектрическую смазку для защиты. В случаях перегрева добавьте теплопроводящие прокладки или перейдите на разъёмы с большим сечением. Методология устранения включает пошаговый подход по RTCA/DO-160, с документированием для traceability.
Чек-лист для самостоятельной диагностики:
Эффективная диагностика круглых разъёмов минимизирует downtime автомобиля до 2 часов на инцидент, по отчётам AAA Foundation for Traffic Safety.
Типичные ошибки в диагностике поспешный вывод о неисправности без комплексной проверки, приводящий к ненужной замене, или игнорирование программных факторов, таких как ошибки в ECU. Чтобы избежать, комбинируйте визуальные и инструментальные методы, и консультируйтесь с сервисными мануалами. Анализ кейсов показывает, что 60% проблем решаются очисткой, но в условиях высокой влажности требуется профилактическая герметизация. Ограничение: для высоковольтных систем (>400 В) диагностика обязательна с использованием изолированных инструментов по NFPA 70 E.
Тип неисправностиСимптомыДиагностический методМетод устраненияПрофилактикаКоррозия контактовПовышенное сопротивление, прерывистый сигналВизуальный осмотр + мультиметрОчистка спиртом, замена контактовУлучшение IP-защиты, смазкаМеханический износЛюфт в соединении, потеря сигналаТяговый тест + осциллографЗамена фиксатора или корпусаРегулярная проверка вибрацийПерегревЗапах пластика, падение токаИК-термометр + токовый зажимУвеличение сечения, вентиляцияРасчёт запаса по току 25%ЗагрязнениеКороткие замыкания, шумыСжатый воздух + мегаомметрПромывка и сушкаУплотнители и крышкиПлохая фиксацияСамопроизвольное разъединениеМеханический тест на 50 НЗамена байонета или клипсыПравильная установка инструментом
Сравнительная таблица неисправностей подчёркивает, что 80% проблем устраняются на месте без полной замены, оптимизируя затраты, согласно данным NHTSA.
В будущем диагностика эволюционирует с интеграцией AI-анализа данных с датчиков, предсказывая отказы за 1000 км. Это особенно актуально для автономных транспортных средств, где разъёмы в сенсорных сетях требуют нулевой задержки. Типичные сценарии: в грузовиках круглые разъёмы диагностируют по J 1939-протоколу, фиксируя ошибки в реальном времени. Допущение фокус на механических неисправностях; электрические требуют сертифицированного оборудования для точности.
Развитие круглых разъёмов в автоэлектрике ориентировано на интеграцию с автономными и электрифицированными системами, где ключевыми становятся смарт-коннекторы с встроенными сенсорами. Такие инновации, как разъёмы с RFID-метками, позволяют отслеживать состояние в реальном времени через Io T, снижая риски на 50% в логистике. Прогнозы Gartner указывают на рост рынка на 12% ежегодно до 2030 года, driven by EV и ADAS.
Инновации включают гибридные материалы: комбинацию пластика с наномодификаторами для повышения ударной вязкости на 30%, как в разработках Du Pont. Для высокоскоростных данных (до 10 Гбит/с) вводятся оптические контакты в круглых корпусах, совместимые с Ethernet в автомобилях по IEEE 802.3 bw. Ограничение совместимость с legacy-системами, требующая адаптеров. Гипотеза: к 2027 году 40% разъёмов будут беспроводными гибридами, но верификация нужна по полевым тестам.
Инновации в круглых разъёмах ускорят переход к Level 4 автономности, минимизируя сбои в сетях, по отчёту Mc Kinsey & Company.
Чек-лист для оценки инноваций:
Будущие круглые разъёмы интегрируют 5 G для V 2 X-коммуникаций, повышая надёжность на 35%, как прогнозирует Ericsson Mobility Report.
Типичные вызовы стандартизация новых технологий, где отсутствие унификации замедляет adoption; избегайте путём участия в консорциумах как AVNu. Анализ показывает, что в Азии инновации фокусируются на массовом производстве, снижая цены на 20%. Ограничение: экологические тесты для био-материалов ещё в разработке по ASTM D 6400. Методология внедрения включает пилотные проекты в флотах для сбора данных.
Тенденции подчёркивают эволюцию от механических к интеллектуальным разъёмам, трансформируя автоэлектрику, по данным Frost & Sullivan.
Выбор круглых разъёмов для автомобильной электрики требует анализа конкретных условий эксплуатации, включая уровень влажности, температурный диапазон и механические нагрузки. Начните с определения номинального тока и напряжения: для систем освещения подойдут разъёмы на 10–20 А, а для стартера на 100 А с усиленными контактами. Учитывайте количество пинов: от 2 для простых цепей до 19 для мультиплексированных сетей. Рекомендуется ориентироваться на каталоги производителей, таких как TE Connectivity, где указаны варианты с разными классами защиты. Ограничение сезонные колебания цен, поэтому планируйте закупки заранее для оптимизации бюджета.
При установке соблюдайте последовательность: подготовьте провода, обрезав изоляцию на 5–7 мм, и вставьте их в контакты с помощью криминг-инструмента, обеспечивая сжатие не менее 80% площади. Зафиксируйте разъём байонетным поворотом на 90° или клипсой, проверив отсутствие люфта. Для герметичных моделей нанесите силиконовую смазку на уплотнители перед соединением. Методология установки включает использование шаблонов для точного позиционирования, минимизируя ошибки на 30%. Гипотеза: автоматизированные прессы сократят время монтажа на 50% в серийном производстве, но требует калибровки под разные диаметры.
Правильный выбор разъёмов повышает общую надёжность системы на 35%, как подтверждают исследования от Continental Automotive.
Чек-лист для установки:
Соблюдение рекомендаций по установке снижает брак на 40%, по данным отчёта VDA (Германская ассоциация автомобильной промышленности).
Типичные ошибки при выборе игнорирование температурного расширения материалов, приводящее к трещинам в холоде; избегайте, рассчитывая коэффициент линейного расширения (для полиамида 80×10^-6/°C). В установке распространено чрезмерное усилие, деформирующее корпус используйте динамометрический ключ. Анализ показывает, что в условиях пыли предпочтительны разъёмы с лабиринтными уплотнителями. Ограничение: для кастомных установок требуется прототипирование для верификации. Методология оценки включает симуляцию в CAD-программах для предсказания долговечности.
Практические рекомендации обеспечивают seamless интеграцию разъёмов, оптимизируя производственные процессы, согласно отчёту PwC Automotive Insights.
Диаграмма иллюстрирует доли использования круглых разъёмов в различных системах автомобиля, подчёркивая их преобладание в динамичных зонах.
Выбор зависит от параметров системы: определите требуемый ток, напряжение, количество контактов и уровень защиты. Для двигателей подойдут разъёмы с IP 67 и виброустойчивостью, а для салона с меньшим классом. Сравните спецификации в каталогах производителей и проконсультируйтесь с инженером для соответствия стандартам.
Замена обычно занимает 15–30 минут при наличии инструментов. Отключите питание, снимите старый разъём экстрактором, установите новый с кримингом и проверьте соединение. В сложных случаях, как в жгуте под капотом, время может вырасти до часа из-за доступа.
Да, они идеальны для высоковольтных цепей благодаря двойной изоляции и соответствию ISO 17409. Выбирайте модели на 400–800 В с оранжевой маркировкой для безопасности. Они снижают риски дуговых разрядов и обеспечивают герметичность в батареях.
Используйте разъёмы с высоким IP-рейтингом, наносите диэлектрическую смазку и устанавливайте в сухих местах. Регулярно осматривайте и очищайте контакты. Для влажных зон добавьте силиконовые чехлы, что продлевает срок службы на 2–3 года.
Основные: криминг-плоскогубцы, экстрактор контактов, мультиметр, сжатый воздух и диэлектрическая смазка. Для профессионалов осциллограф и ИК-термометр. Все инструменты должны быть изолированными для безопасности при высоком напряжении.
Они минимизируют помехи благодаря экранированной конструкции, соответствующей CISPR 25. В сетях CAN-bus это обеспечивает стабильность сигналов. Для дополнительной защиты используйте ферритовые кольца на проводах.
Алексей Иванов, специалист по автомобильной электрике с многолетним опытом.
Алексей Иванов практикующий инженер-электрик с более чем 15-летним стажем в области автомобильных систем. Он специализируется на проектировании и диагностике электрических соединений, включая круглые разъёмы, в легковых и грузовых автомобилях. За свою карьеру Алексей участвовал в разработке и модернизации электрических жгутов для ведущих автопроизводителей, проводил обучение специалистов по стандартам ISO и SAE. Его экспертиза охватывает как традиционные ДВС-системы, так и современные электромобили, где он фокусируется на обеспечении надёжности в экстремальных условиях. Автор статей и методических материалов по предотвращению отказов электрики, Алексей сочетает теоретические знания с практическим опытом ремонта и тестирования. В повседневной работе он подчёркивает важность профилактики для повышения безопасности и долговечности автомобилей.
Рекомендации в статье носят общий характер и основаны на стандартных практиках; для конкретных случаев рекомендуется консультация с сертифицированным специалистом.
В этой статье мы подробно рассмотрели круглые разъёмы в автомобильной электрике: их конструкцию, типы, преимущества, диагностику, устранение неисправностей, будущие тенденции, практические рекомендации по выбору и установке, а также часто задаваемые вопросы. Эти компоненты играют ключевую роль в обеспечении надёжных соединений в условиях вибраций, влаги и температурных перепадов, повышая безопасность и эффективность автомобилей от классических моделей до электромобилей и автономных систем.
Для практического применения читателям рекомендуется регулярно проводить визуальный и электрический осмотр разъёмов, выбирать модели с подходящим IP-рейтингом и использовать специализированные инструменты для монтажа, чтобы минимизировать риски поломок. Соблюдение стандартов и профилактика, такая как нанесение смазки и проверка фиксации, продлит срок службы систем на годы.
Не откладывайте заботу о электрике вашего автомобиля начните с диагностики круглых разъёмов сегодня, чтобы обеспечить бесперебойную работу и избежать дорогостоящих ремонтов. Действуйте осознанно, и ваша машина прослужит дольше!
